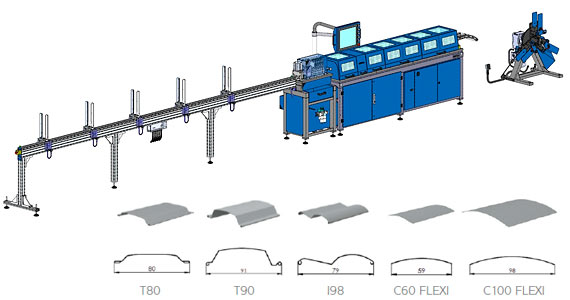

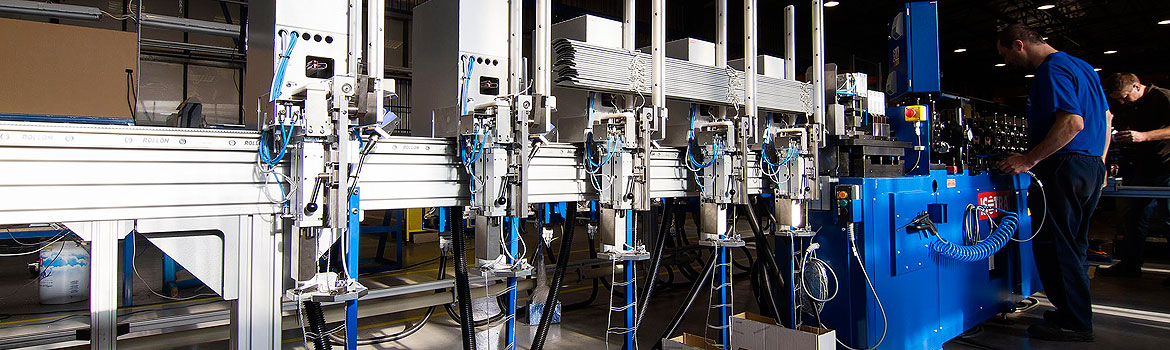

VÁLCOVACÍ TRATĚ

pro tvarování a stříhání lamel C, S, Z (TPL v6)

Válcovací tratě TPL jsou určeny pro profilování a stříhání lamel C, S, Z a lamel řetězové žaluzie. Základním zpracovávaným materiálem je hliníkový pás. Materiál je při průchodu strojem vytvarován, poté jsou do něho střiženy otvory. Díky střižnému vozíku, který je navržen pro daný stroj, jsme schopni vytvořit všechny typy prostřihů. Nakonec je ustřižen na požadovanou délku a odložen do zásobníku. Pohon zajišťuje jeden servomotor. Odvíjení pásku, odvíjení gumy (S65, S90, Z70, Z90) a posun stojánků zajišťují další asynchronní motory.

K tratím je dodáván vibrační zásobník segmentů. Ten automaticky dodává segmenty (háčky), které se nasekávají do lamel. K tratím je možno nainstalovat např. manipulátor štítků nebo inkjet, který se používá ke značení komponentů, dále pak různé varianty nástrojů zajišťujících například vibrační třídění a instalaci dalších komponent. Toto zařízení je však nutno individuálně vyvinout pro daný komponent. Stříhání se provádí pomocí pneumatických válců.

Vlastní technologie

Charakteristika

VÁLCOVACÍ TRAŤ

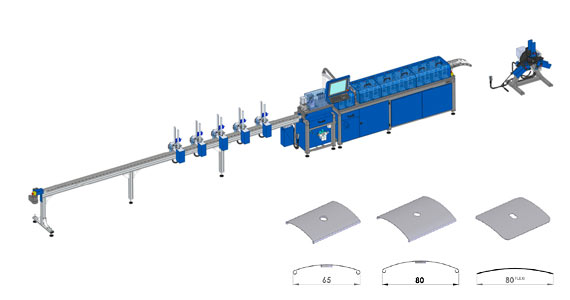

pro tvarování a stříhání lamel C, C80 FLEXI

VÁLCOVACÍ TRAŤ pro tvarování a stříhání lamel C, C80 FLEXI Technické parametry
Max. šířka 1000 mm
Max. výška 1850 mm
Max. celková délka 9,5 m s odkládáním
Max. celková hmotnost 2500 kg
Rychlost válcování 1 m/s
Vstupní tlak 6-10 bar
Pracovní tlak 6 bar
Spotřeba vzduchu 5 m3/h
Napájecí napětí 3+N+PE 400/230V 50Hz TN-S
Příkon 3,5 kW
Akustický tlak 85 dB

Pozn. Technické parametry záleží na výběru hlavních celků a doplňkových zařízení dle konkrétních požadavků zákazníka.

Doplňkové příslušenství

Automatický náplet žebříčku (C80, C80 Flexi)

Automatický náplet žebříčku (C80, C80 Flexi)
  • automatické rozjezdy stojánků
  • automatický náplet do žebříčku
  • automatické přepálení konců u žebříčku
  • kamerový systém

Automatická montáž vodítek (C80)

Automatická montáž vodítek (C80)
  • automatické nacvaknutí vodítek

VÁLCOVACÍ TRAŤ

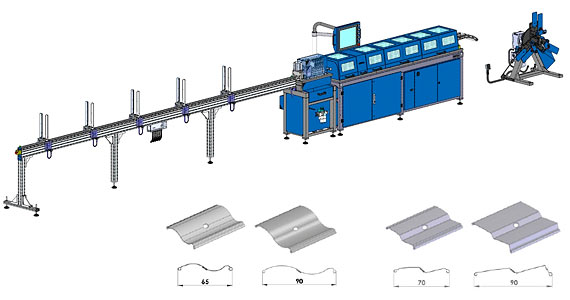

pro tvarování a stříhání lamel S, Z

VÁLCOVACÍ TRAŤ pro tvarování a stříhání lamel S, Z Technické parametry
Max. šířka 1000 mm
Max. výška 1850 mm
Max. celková délka 9,5 m s odkládáním
Max. celková hmotnost 2500 kg
Rychlost válcování 1 m/s
Vstupní tlak 6-10 bar
Pracovní tlak 6 bar
Spotřeba vzduchu 5 m3/h
Napájecí napětí 3+N+PE 400/230V 50Hz TN-S
Příkon 3,5 kW
Akustický tlak 85 dB

Pozn. Technické parametry záleží na výběru hlavních celků a doplňkových zařízení dle konkrétních požadavků zákazníka.

Doplňkové příslušenství

Automatický náplet žebříčku (Z90)

Automatický náplet žebříčku (Z90)
  • automatické rozjezdy stojánků
  • automatický náplet do žebříčku
  • automatické přepálení konců u žebříčku
  • kamerový systém

Automatická montáž vodítek (Z90)

Automatická montáž vodítek (Z90)
  • automatické nacvaknutí vodítek

VÁLCOVACÍ TRAŤ

pro tvarování a stříhání lamel ŘETĚZOVÉ ŽALUZIE

VÁLCOVACÍ TRAŤ pro tvarování a stříhání lamel ŘETĚZOVÉ ŽALUZIE Technické parametry
Max. šířka 1000 mm
Max. výška 1900 mm
Max. celková délka 11,5 m s odkládáním
Max. celková hmotnost 2700 kg
Rychlost válcování 1 m/s
Vstupní tlak 6-10 bar
Pracovní tlak 6 bar
Spotřeba vzduchu 5 m3/h
Napájecí napětí 3+N+PE 400/230V 50Hz TN-S
Příkon 3,5 kW
Akustický tlak 85 dB

Pozn. Technické parametry záleží na výběru hlavních celků a doplňkových zařízení dle konkrétních požadavků zákazníka.

PROFILOVACÍ TRAŤ

k válcování profilů (TPL v6)

Profilovací tratě jsou určeny k profilování profilů. Základní zpracovávaný materiál je hliníkový nebo ocelový pás. Materiál je při průchodu strojem tvarován. Nakonec je dělen na požadovanou délku a odložen. Dle požadavků může být trať osazena děrovacím zařízením. Pohon zajišťuje servomotor. K tratím je možno nainstalovat např. manipulátor štítků nebo inkjet, který se používá ke značení komponentů. Toto zařízení je však nutno individuálně vyvinout pro daný komponent.

PROFILOVACÍ TRAŤ k válcování profilů (TPL v6) Technické parametry
Max. šířka 1000 mm
Max. výška 1850 mm
Max. celková délka 12 m s odkládáním
Max. celková hmotnost 2500 kg
Rychlost válcování 1 m/s
Vstupní tlak 6-10 bar
Pracovní tlak 6 bar
Spotřeba vzduchu 0,1 m3/h
Napájecí napětí 3+N+PE 400/230V 50Hz TN-S
Příkon 4,5 kW
Akustický tlak 85 dB

Pozn. Technické parametry záleží na výběru hlavních celků a doplňkových zařízení dle konkrétních požadavků zákazníka.

Charakteristika
  • Rychlá výroba a přesnost
  • tvaruje polotovar (hliníkový nebo ocelový pás) na požadovaný tvar
  • dělí polotovar na požadovanou délku
  • rychlá a snadná změna rozměrů i během chodu stroje
  • rozhraní Ethernet (RJ-45)
  • první rok je v ceně technická podpora služby Team Viewer (za předpokladu, že je stroj připojen k internetu)
  • snadná změna rychlosti válcování
  • možnost značení komponentů pomocí štítků nebo inkjet
  • možnost připojení k externí SQL tabulce (provázání stroje a informačního systému)

STŘÍHACÍ STROJ

pro stříhání a profilování lamel interiérových žaluzií 16/25/35/50 (SPL v1)

Stříhací stroje jsou určeny pro stříhání a profilování hliníkových lamel interiérových žaluzií a navlékání do žebříčku s automatickým rozjížděním navlékacích stojánků. Základní zpracovávaný materiál je hliníková lamela o šířce 16 mm, 25 mm, 35 mm a 50 mm.

STŘÍHACÍ STROJ pro stříhání a profilování lamel interiérových žaluzií 16/25/35/50 (SPL v1) Technické parametry
Max. šířka 750 mm
Max. výška 2160 mm
Max. celková délka 4,3 m
Max. celková hmotnost 1000 kg
Rychlost válcování 4 m/s
Vstupní tlak 6-10 bar
Pracovní tlak 6 bar
Spotřeba vzduchu 10 m3/h
Napájecí napětí 3+N+PE 400/230V 50Hz TN-S
Příkon 3,1 kW
Akustický tlak 85 dB

Pozn. Technické parametry záleží na výběru jednotlivých modulů.

Charakteristika
  • Rychlá výroba a přesnost
  • tvaruje polotovar (hliníkovou lamelu) na požadovaný tvar, stříhá polotovar (hliníkovou lamelu, závěsný žebřík) na požadovanou délku
  • stříhá všechny požadované prostřihy
  • navléká lamelu do závěsného žebříčku
  • pro všechny standardní a nestandardní tvary žaluzií (atypy)
  • rychlá a snadná změna rozměrů lamel
  • rozhraní Ethernet (RJ-45)
  • možnost technické podpory Team Viewer v případě připojení stroje k Internetu
  • automatické nebo manuální nastavení stojánků zásobníku
  • snadná změna rychlosti profilování
  • modulové řešení stroje zajišťuje snadnou a rychlou přestavbu, servis a opravy
  • možnost připojení k externí SQL tabulce (provázání stroje a informačního systému)

STŘÍHACÍ STROJ

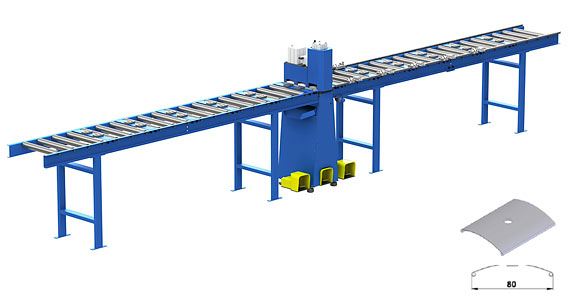

pro stříhání lamel C80 (RUČNÍ)

Univerzální pneumatické střihadlo je určeno k prostřihu nebo dělení Al profilů. Základní zpracovávaný materiál je hliníková lamela. Stříhání se provádí pomocí mechanismu ovládaného pneumatickým válcem.

STŘÍHACÍ STROJ pro stříhání lamel C80 (RUČNÍ) Technické parametry
Max. šířka 600 mm
Max. výška 1300 mm
Max. celková délka 6,5 m
Max. celková hmotnost 150 kg
Vstupní tlak 10 bar
Pracovní tlak 8 bar
Spotřeba vzduchu 1 m3/h
Akustický tlak 85 dB

Pozn. Maximální parametry záleží na výběru typu jednotlivých modulů.

Charakteristika
  • Rychlá výroba a přesnost
  • stříhá polotovar (hliníkovou lamelu) na požadovanou délku
  • stříhá všechny požadované prostřihy
  • pro všechny standardní a nestandardní tvary žaluzií (atypy)
  • rychlé manuální zadání rozměrů
  • rychlá a snadná změna rozměrů lamel

Stroj na odměřování a dělení textilního pásku

Stroj na odměřování a dělení textilního pásku

Slouží k automatickému dělení textilního pásku pro venkovní žaluzie na požadovanou délku a počet kusů.


Technické parametry
Max. šířka 500 mm
Max. výška 1200 mm
Celková délka 600 mm
Celková hmotnost 50 kg
Rychlost odvíjení 1 m/s
Vstupní tlak 10 bar
Pracovní tlak 8 bar
Spotřeba vzduchu 0,1 m3/h
Napájecí napětí 3+N+PE 230V 50Hz TN-S
Příkon 450 W
Hladina hlučnosti 70 dB

Stroj na navádění těsnicí gumy do profilu

Stroj na navádění těsnicí gumy do profilu

Zařízení slouží k nasouvání plastové vložky do vodících lišt pro venkovní žaluzie.


Technické parametry
Max. šířka 300 mm
Max. výška 200 mm
Celková délka 2400 mm
Celková hmotnost 8 kg

Stojan k montáži exteriérových žaluzií

Stojan k montáži exteriérových žaluzií

Slouží jako podpora k montáži exteriérových žaluzií. Umožňuje jejich manipulaci - zvedání a spouštění pomocí ovládacích pedálů.


Technické parametry
Max. šířka1 m
Max. výška6 m
Celková délka ramena3 m
Celková hmotnost600 kg
Max. nosnost100 kg
Max. momentové zatížení120 Nm
Napájecí napětí240 V
Příkon400 W
Hladina hlučnostido 60 dB

Ruční nástřel háčků

Ruční nástřel háčků

Slouží k dodatečnému nastřelení háčků do lamely.


Technické parametry
Max. šířka600 mm
Max. výška1000 mm
Celková délka600 mm
Celková hmotnost15 kg
Vstupní tlak10 bar
Pracovní tlak6 bar
Spotřeba vzduchu0,1 m3/h

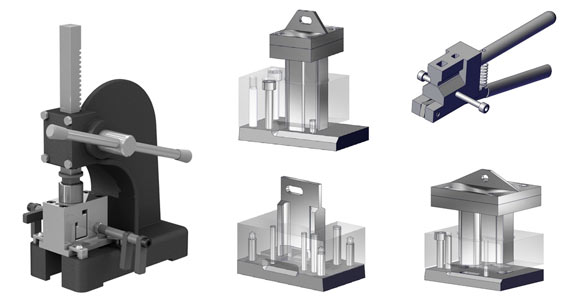

Střižné nástroje

Perforace lamely, ruční dělení profilů, výměnné střižné kostky do všech typů strojů.

Střižné nástroje
